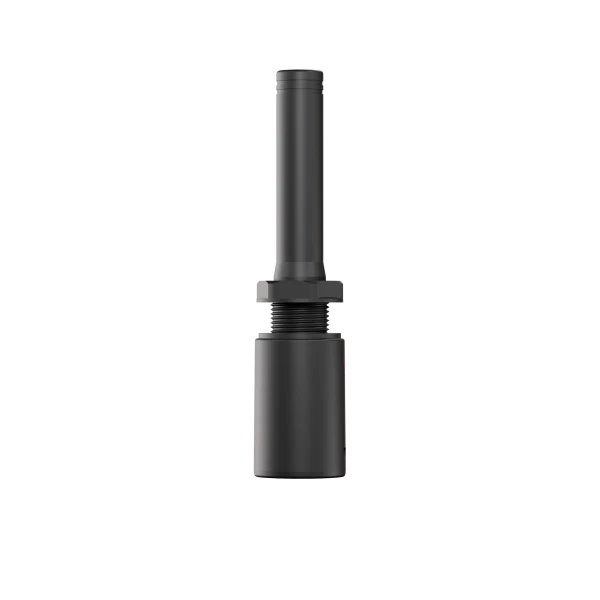

Der Deye SUN-SMART-TX01, oft einfach „Smart TX“ genannt, ist ein kleines Zubehörteil, das bei vielen Deye Hybrid-Wechselrichtern eine wichtige Rolle spielt. Trotzdem sorgt genau dieses Bauteil bei der Installation häufig für Verwirrung. Viele Kunden fragen sich: Ist Smart TX ein Stromzähler? Ist es ein WLAN-Stick? Muss es mit dem Internet verbunden werden?
Die kurze Antwort lautet: Nein. Der Deye Smart TX ist kein Stromzähler und kein Datenlogger. Er ist ein Kommunikationsmodul, das Deye Smart Devices per LoRa mit dem Wechselrichter verbindet.
Dieser Artikel erklärt einfach und verständlich, wofür Smart TX verwendet wird, wie die Installation grundsätzlich funktioniert und welche Punkte Sie vor der Inbetriebnahme prüfen sollten.
Was macht der Deye Smart TX?
Der Deye Smart TX ist ein Sender- und Empfangsmodul für die drahtlose Kommunikation zwischen dem Deye Wechselrichter und kompatiblen Deye Smart Devices. Dazu gehören zum Beispiel:
Besonders häufig wird Smart TX zusammen mit dem Deye Smart CT verwendet. Der Smart CT misst Stromwerte an der Netzanschlussstelle oder an einer definierten Messposition. Diese Messdaten werden über LoRa an den Smart TX übertragen. Der Smart TX gibt die Informationen anschließend an den Deye Wechselrichter weiter.
Einfach gesagt:
Smart CT misst. Smart TX überträgt. Der Wechselrichter verarbeitet die Daten.
Wann ist Smart TX sinnvoll?
Der Deye Smart TX ist besonders nützlich, wenn zwischen Zählerschrank und Wechselrichter keine einfache Kommunikationsleitung verlegt werden kann. In vielen Häusern befindet sich der Wechselrichter zum Beispiel im Keller, in der Garage oder im Technikraum, während die Messstelle im Hauptverteiler sitzt.
In solchen Fällen kann Smart TX helfen, die Kommunikation drahtlos über LoRa aufzubauen. Dadurch muss nicht immer ein langes RS485-Kommunikationskabel quer durch das Gebäude gelegt werden.
Typische Einsatzsituationen sind:
-
Der Wechselrichter ist weit vom Zählerschrank entfernt.
-
Eine nachträgliche Kabelverlegung ist schwierig oder teuer.
-
Der Kunde nutzt Deye Smart CT für die Messung am Netzanschlusspunkt.
-
Weitere Deye Smart Devices sollen in das Energiemanagement eingebunden werden.
-
Eine saubere und übersichtliche Installation wird bevorzugt.
Wichtig: Vor der Installation sollte geprüft werden, ob der verwendete Deye Wechselrichter die Smart-Device-Funktion unterstützt.
Was gehört zur Vorbereitung?
Vor der Montage sollten folgende Punkte vorbereitet werden:
-
Deye SUN-SMART-TX01
-
mitgeliefertes Kommunikationskabel
-
Zugang zum passenden Meter-/COM-Anschluss des Wechselrichters
-
stabile 5V-Stromversorgung über Type-C, falls der Wechselrichteranschluss keine 5V bereitstellt
-
Seriennummer des Smart CT oder des jeweiligen Smart Devices
-
Bedienungsanleitung des verwendeten Wechselrichters
Die Installation sollte nur durch eine qualifizierte Fachperson durchgeführt werden. Arbeiten am Wechselrichter, am Zählerschrank oder an elektrischen Leitungen dürfen nicht unter Spannung erfolgen.
Schritt 1: Smart TX am Wechselrichter montieren
Der Smart TX wird auf der Wechselrichterseite installiert. Dazu wird die passende Kommunikationsöffnung am Wechselrichter genutzt. Die Abdeckung des COM-Eingangs wird entfernt, anschließend wird der Smart TX dort befestigt.
Achten Sie darauf, dass das Gerät fest sitzt und nach der Montage weiterhin ein geeigneter Schutz gegen Feuchtigkeit, Staub und mechanische Belastung besteht. Besonders bei Außeninstallationen sollte der Smart TX nicht lose hängen oder ungeschützt montiert werden.
Schritt 2: Kommunikationskabel anschließen
Verbinden Sie den Meter-/COM-Anschluss des Wechselrichters mit dem RJ45-Anschluss des Smart TX. Verwenden Sie dafür das passende Kommunikationskabel.
Ein häufiger Fehler ist, dass Smart TX versehentlich an einen falschen Anschluss gesteckt wird. Der Smart TX gehört nicht an einen normalen LAN-Port, nicht an den WLAN-Datenlogger-Anschluss und nicht an einen beliebigen Netzwerkanschluss. Entscheidend ist der Kommunikationsanschluss, der für Meter- oder COM-Kommunikation vorgesehen ist.
Prüfen Sie deshalb immer das Anschlussdiagramm des jeweiligen Deye Wechselrichters.
Schritt 3: 5V-Stromversorgung sicherstellen
Der Smart TX benötigt eine stabile DC-5V-Versorgung. Bei manchen Wechselrichtermodellen kann diese Versorgung über den Meter-/COM-Anschluss bereitgestellt werden. Wenn der Anschluss keine 5V liefert, muss der Smart TX zusätzlich über den Type-C-Anschluss mit einer externen 5V-USB-Stromquelle verbunden werden.
Wenn der Smart TX nicht startet oder keine Anzeige zeigt, liegt die Ursache häufig nicht am Gerät selbst, sondern an fehlender oder instabiler Stromversorgung.
Prüfen Sie daher zuerst:
-
Ist das Kabel richtig eingesteckt?
-
Liefert der Wechselrichteranschluss 5V?
-
Wird eine stabile externe 5V-USB-Stromquelle verwendet?
-
Sitzt der Type-C-Stecker korrekt?
Schritt 4: Smart Device im Wechselrichtermenü aktivieren
Nach der physischen Installation muss das passende Smart Device im Wechselrichtermenü eingerichtet werden. Je nach Wechselrichtermodell finden Sie die Funktion im Bereich für System Setup oder Smart Devices.
Dort kann zum Beispiel der Smart CT ausgewählt und aktiviert werden. In der Regel muss die Seriennummer des Smart CT eingegeben werden. Diese Seriennummer befindet sich auf dem Gerät oder auf dem Etikett.
Achten Sie unbedingt darauf, die Seriennummer korrekt einzugeben. Schon ein falsches Zeichen kann dazu führen, dass die Kopplung nicht funktioniert.
Falls das Smart-Device-Menü nicht angezeigt wird, kann das mehrere Gründe haben:
-
Der Wechselrichter unterstützt diese Funktion nicht.
-
Die Firmware ist nicht aktuell.
-
Das Modell benötigt ein Update.
-
Die Funktion ist bei dieser Hardwareversion nicht verfügbar.
In diesem Fall sollte der Wechselrichtertyp und die Firmware-Version notiert und der technische Support kontaktiert werden.
Schritt 5: LoRa-Kanal und Verbindung prüfen
Smart TX und das jeweilige Smart Device müssen über denselben LoRa-Kommunikationsweg miteinander arbeiten. Je nach Menüführung kann ein Suchlauf, ein Pairing oder eine Kanaleinstellung notwendig sein.
Für eine erfolgreiche Inbetriebnahme empfiehlt es sich, Smart TX und Smart CT zunächst möglichst nah zueinander zu testen. Wenn die Verbindung im Nahbereich funktioniert, aber am endgültigen Montageort instabil ist, liegt das Problem oft an der Funkstrecke.
Mögliche Störfaktoren sind:
-
dicke Wände
-
Metallgehäuse
-
Schaltschranktüren
-
lange Distanz
-
starke elektromagnetische Störungen
-
ungünstige Montageposition
-
instabile 5V-Versorgung
Die angegebene LoRa-Reichweite bezieht sich auf ideale Bedingungen ohne Hindernisse. In realen Gebäuden kann die Reichweite deutlich geringer sein.
Woran erkennt man, dass Smart TX funktioniert?
Nach erfolgreicher Einrichtung sollte der Wechselrichter Messwerte anzeigen, die sich bei realem Verbrauch ändern. Zum Beispiel sollten Netzleistung, Lastleistung oder Import-/Exportwerte reagieren, wenn im Haus größere Verbraucher ein- oder ausgeschaltet werden.
Prüfen Sie nach der Inbetriebnahme:
-
Wird der Smart CT im Wechselrichtermenü erkannt?
-
Ändern sich die Leistungswerte bei Laständerung?
-
Verschwindet eine vorherige Meter-Fehlermeldung?
-
Blinken die Kommunikationsanzeigen wie erwartet?
-
Werden Werte in der App oder Cloud korrekt angezeigt, falls Monitoring genutzt wird?
Wenn sich die Werte nicht verändern, sollte nicht sofort die gesamte Installation geändert werden. Prüfen Sie zuerst Stromversorgung, Anschluss, Seriennummer, LoRa-Kanal und CT-Richtung.
Häufige Fehler bei der Installation
1. Smart TX wird mit einem Stromzähler verwechselt
Smart TX misst selbst keine Energie. Die Messung erfolgt über Smart CT oder ein anderes kompatibles Messgerät. Smart TX ist nur für die Kommunikation zuständig.
2. Falscher Anschluss am Wechselrichter
Der Smart TX muss mit dem vorgesehenen Meter-/COM-Anschluss verbunden werden. Ein falscher Anschluss führt dazu, dass der Wechselrichter keine Daten erhält.
3. Keine stabile 5V-Versorgung
Wenn der Wechselrichteranschluss keine 5V liefert, benötigt Smart TX eine externe 5V-USB-Stromversorgung über Type-C.
4. Seriennummer falsch eingegeben
Bei der Kopplung muss die Seriennummer des Smart Devices exakt eingegeben werden. Ein Tippfehler verhindert die Verbindung.
5. LoRa-Signal zu schwach
Metall, Beton, große Entfernung oder elektrische Störquellen können das Signal beeinträchtigen. Testen Sie die Geräte bei Problemen zunächst mit kürzerem Abstand.
6. CT-Richtung oder Phasenlage falsch
Wenn die Leistungswerte negativ, vertauscht oder unlogisch erscheinen, liegt das Problem häufig nicht am Smart TX, sondern an der Richtung des CT, der Phasenfolge oder der Messposition.
Kurze Checkliste für die Fehlersuche
Wenn Smart TX nicht wie erwartet funktioniert, prüfen Sie nacheinander:
-
Unterstützt der Wechselrichter Smart Devices?
-
Ist die Firmware aktuell?
-
Ist Smart TX korrekt am Wechselrichter montiert?
-
Ist das Kommunikationskabel am richtigen Meter-/COM-Port angeschlossen?
-
Hat Smart TX eine stabile 5V-Stromversorgung?
-
Wurde die richtige Seriennummer des Smart CT eingegeben?
-
Sind Smart TX und Smart CT auf demselben LoRa-Kanal?
-
Ist die Entfernung zwischen den Geräten realistisch?
-
Ist der CT in der richtigen Richtung montiert?
-
Reagieren die Messwerte bei echten Laständerungen?
Diese Reihenfolge hilft, die Ursache schnell einzugrenzen, ohne unnötig Kabel oder Einstellungen zu verändern.
FAQ: Deye Smart TX
Ist Deye Smart TX ein Stromzähler?
Nein. Smart TX ist kein Stromzähler. Es ist ein Kommunikationsmodul. Die Messung erfolgt zum Beispiel über Deye Smart CT.
Braucht Smart TX Internet?
Für die lokale LoRa-Kommunikation zwischen Smart Device und Wechselrichter ist kein Internet erforderlich. Internet wird nur benötigt, wenn Cloud-Monitoring oder Fernüberwachung genutzt werden sollen.
Kann Smart TX mit jedem Wechselrichter verwendet werden?
Smart TX ist für kompatible Deye Hybrid-Wechselrichter vorgesehen. Vor der Installation sollte geprüft werden, ob das jeweilige Modell und die Firmware die Smart-Device-Funktion unterstützen.
Was tun, wenn das Smart-Device-Menü fehlt?
Prüfen Sie das genaue Wechselrichtermodell und die Firmware-Version. In manchen Fällen ist ein Firmware-Update notwendig. Wenn die Funktion weiterhin fehlt, sollte der technische Support kontaktiert werden.
Warum zeigt der Wechselrichter keine korrekten Werte?
Mögliche Ursachen sind ein falsch montierter CT, eine falsche Messposition, eine falsche Seriennummer, ein falscher LoRa-Kanal oder eine instabile Verbindung zwischen Smart CT und Smart TX.
Fazit
Der Deye SUN-SMART-TX01 ist ein kleines, aber wichtiges Modul für das drahtlose Energiemanagement mit Deye Hybrid-Wechselrichtern. Wer versteht, dass Smart TX kein Zähler, sondern die Kommunikationsbrücke zwischen Smart Devices und Wechselrichter ist, kann viele typische Installationsprobleme vermeiden.
Für eine erfolgreiche Inbetriebnahme sind vor allem fünf Punkte entscheidend: der richtige Wechselrichteranschluss, stabile 5V-Versorgung, korrekte Seriennummer, passende LoRa-Verbindung und richtige Messposition des Smart CT.
Wenn diese Punkte sorgfältig geprüft werden, lässt sich Smart TX zuverlässig in das Deye-System integrieren und unterstützt eine saubere, flexible und moderne PV-Installation.
Diese Anleitung ersetzt nicht die offizielle Deye-Bedienungsanleitung. Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen.
